软硬件配置：
监控电脑:采用专业工控机或国际主流品牌高端商用电脑、配套提供UPS不间断电源、打印机等硬件设备；
监控软件：在第三方通用组态软件基础上作二次开发或采用雅坤自主开发监控软件；

软件主要功能：
1）系统登录及用户级别管理功能；
2）三维动态彩色流程图显示；
3）平面图显示功能（室内测点平面图、机房平面图）；
4）设备启停记录功能；
5）带背景方框、棒图、曲线图等多种参数及状态显示功能；
6）参数设定值修改及密码保护；
7）远程手动遥控及密码保护；
8）设备及系统信息提示；
9）故障报警及专家诊断功能；
10）能耗分析及节能效益统计；
11）报表及打印功能；
12）历史数据记录功能；
13）日历表及工作时区规划功能 ；
14）可通过OPC接入楼宇BA监控系统，实现楼宇的总体监控功能；
15）可通过WEB客户端远程监控软件实现系统的远程监控功能；
16）可实现短信报警指示功能。

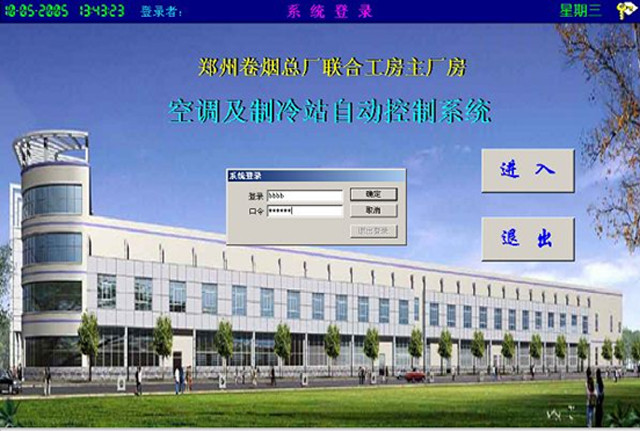

1.系统登录界面，进入中央监控管理系统
首页界面设置简洁、清晰、美观的菜单结构，设置有各班次值班人员密码登录等功能。

2.动态彩色流程图显示界面
流程图包括每台空调机组及系统、制冷站各设备系统、单台冷水机组内部工作流程以及各低压启动柜运行状态流程图。流程图上实时显示各位号参数及设备运行、故障状态，数据刷新周期小于5秒，图形美观大方。

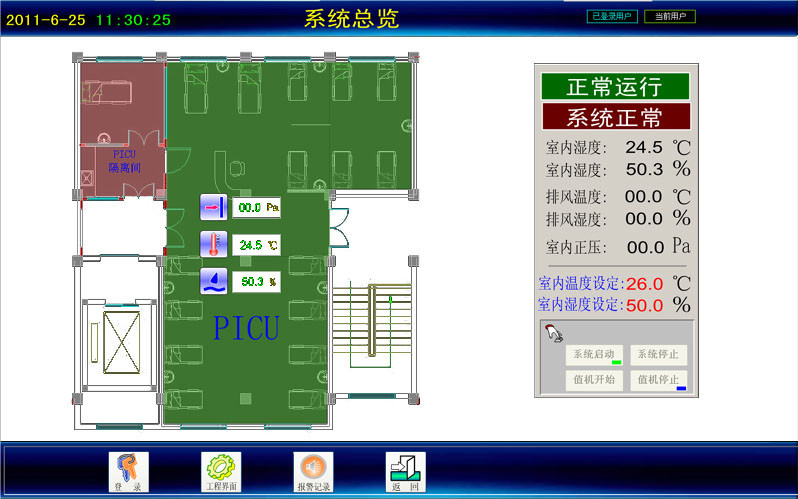

3.平面图显示界面
各生产工艺车间或受控车间以平面图形式显示各空调区域的各温湿度测点的实时温湿度动态值、区域实时温湿度平均值及对应空调区域要求的温湿度设定值、实时显示空调机组的风机运行及故障状态、风机累计运行时间、室外新风温湿度实时值等。

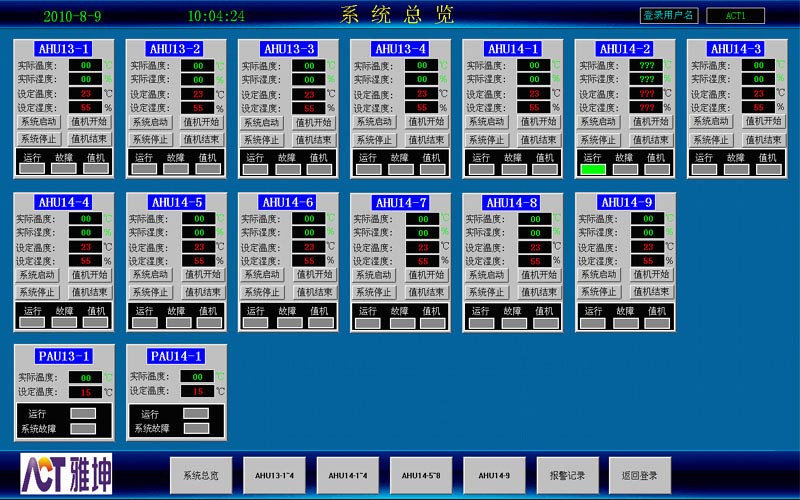

4.栅格文本形式显示界面
以栅格文本形式实时显示空调制冷系统的各工艺参数和设备运行状态，数据刷新周期小于5秒。内容包括：空调制冷系统总体参数和运行状态一览表；单台空调机组运行参数和运行状态一览表；冷冻站房运行参数和运行状态一览表；空调风机及冷冻站各设备低压启动柜运行状态、过流故障状态一览表。

5.远程手动操作及密码保护
以上述（2）、（3）、（4）三种显示页面上的相应位置设按钮弹出对话窗口，由操作人员在中央监控电脑上对现场设备进行远程手动操作，可远程手动操作的设备包括空调风机启停、风机变频器频率调节、电动调节阀（含风阀）、冷水机组、冷冻/冷却水泵、冷却塔风机、冷冻站各电动碟阀等。所有远程手动操作应保证各设备启停的逻辑顺序，视情况设危险级别提示、禁止提示及二次确认，并受密码保护。

6.参数设定值修改及密码保护
在参数设定界面上可实现温湿度设定值、报警超限设定值、过程控制参数设定值、PID参数设定值、变频率上下限设定值、制冷系统冷冻供回水压差设定值、冷冻水供水温度设定值以及各参数的上下限进行修改，系统能实时记录操作人员信息、操作结果等；以上操作受登录密码保护、并有二次确认功能。

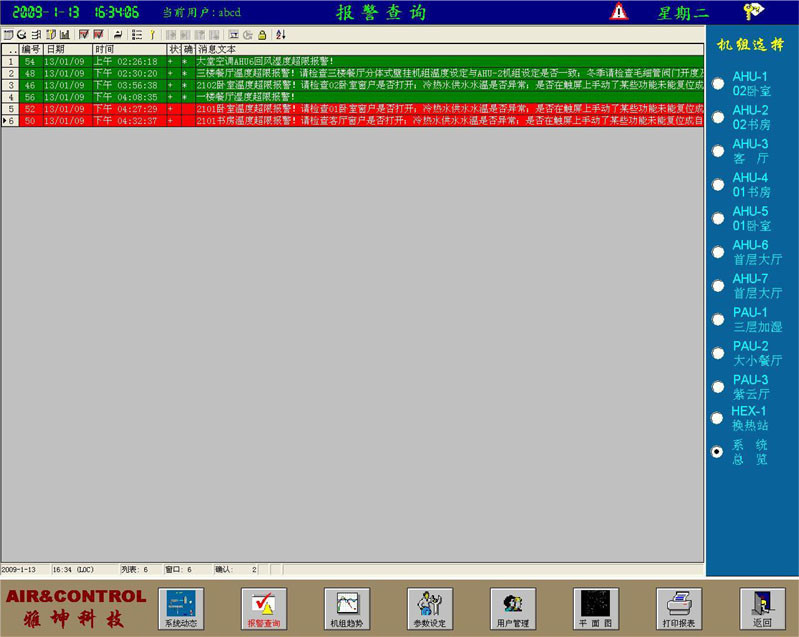

7.故障报警及专家诊断
当系统或设备发生故障时，第一时间弹出声光窗口显示有故障发生，进一步按相应按钮显示故障发生时间、地点、内容及维护措施；所有故障内容均对应专家诊断库，显示故障发生的可能原因及维护建议方案。

8.设备及系统信息提示
在上述（2）显示页面的相应位置，设按钮弹出窗口显示系统主要设备的详细信息，其中包括：主要性能参数（如功能段组合形式、风量、冷量、热量、加湿量、额定功率等）、供货厂家名称/地址/联系方式等。在系统主页面上设按钮弹出文本窗口显示整个项目（空调及自控系统）的简明介绍，以及操作维护指导。

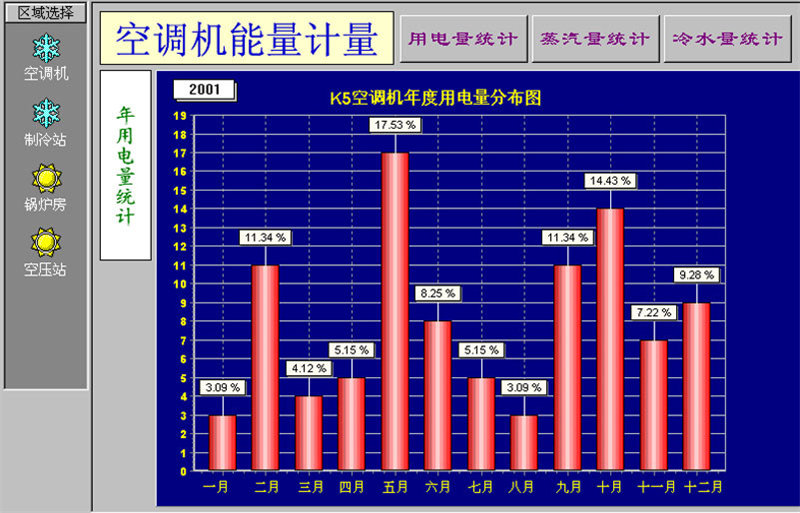

9.系统能耗分析与节能效益统计
通过对各设备运行电力消耗等参数进行空调制冷系统的能耗分析与统计，并与历史对应月份的能耗和设备额定能耗作对比，分析节能效益及节能潜力。

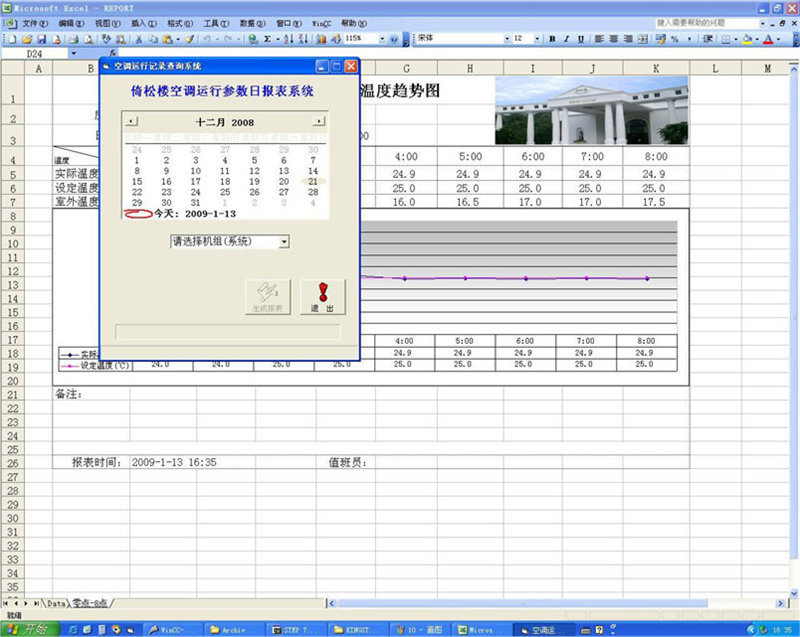

10.报表及打印
对系统的主要运行参数、设备运行状态、能耗状况设置班报、日报、月报和年报，报表可定时自动打印和手动实时打印。

11.日历表及工作时区规划功能
对在中央监控电脑上，可对空调和制冷设备的未来运行状况（如整年度）按日历和每天工作时区进行运行预定规划，实现无人管理自动运行功能。日历表和时区规划完后，也可由操作人员临时变动、修改。

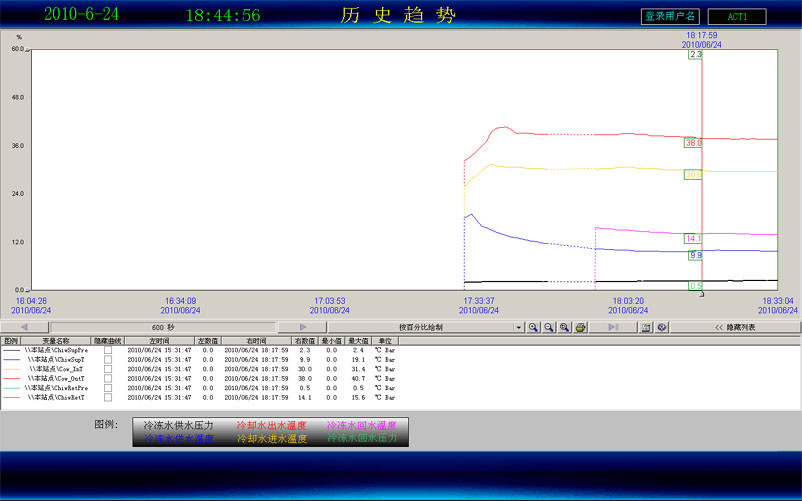

12.历史的数据记录功能
对报表信息、曲线图、故障报警信息，按每天（早0:00至晚24:00）逐时状况进行自动存贮，保存周期为2年，操作人员可随时调出显示、打印，报表记录应包括当班运行操作人员信息。
